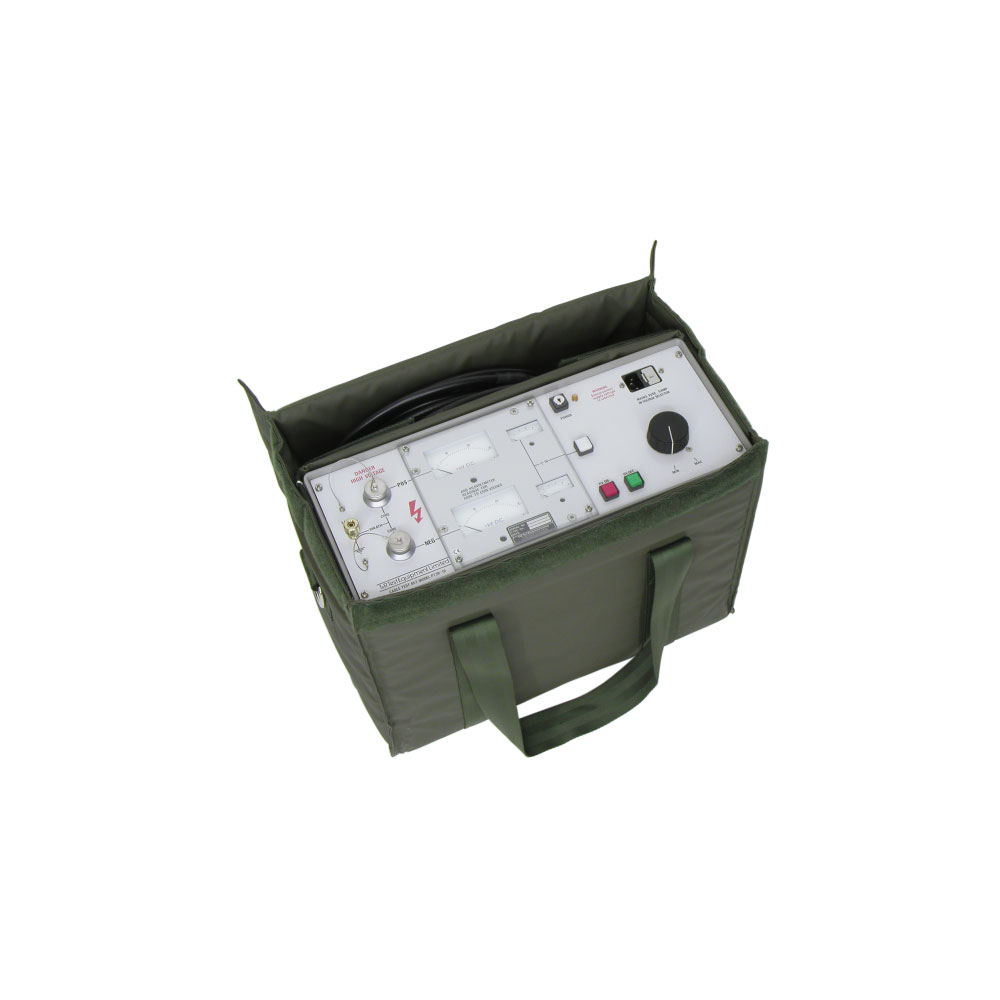

DatenblattDas PT30-10 Mk3 Testgerät führt Tests an installierten Kabel- und Verbindungssystemen durch. Es bietet eine variable Ausgangsspannung von bis zu ±30kVdc und eine maximale Ladefähigkeit von 10mA. Es verfügt über eine Null-Volt-Verriegelung, die verhindert, dass der Ausgang eingeschaltet wird, es sei denn, die Ausgangssteuerung steht auf null. Zusätzlich entlädt ein automatisches Lastentladesystem das getestete Kabel sicher, wenn der Ausgang ausgeschaltet wird oder im Falle eines Durchbruchs.
Das interne Entladesystem hat eine maximale Entladungskapazität von 2,5kJ an jedem Ausgang, was 4µF bei 30kV entspricht. Im Falle eines Ausfalls des Testobjekts schaltet die Überlastschutzschaltung automatisch die Ausgangsspannung ab und erdet den Ausgang mittels des internen Entladekreises.
Das PT30-10 Mk3 wird standardmäßig mit einer manuellen DP40-Entladungssonde geliefert, die eine sichere Entladung höherer Lastkapazitäten ermöglicht. Es bietet auch eine automatische Auswahl der Netzspannung von 115/230V für einen nahtlosen Übergang zwischen verschiedenen Netzspannungen.
Zwei große, lineare, analoge Instrumente, die mit 0-30kV gekennzeichnet sind, messen die Ausgangsspannung. Zwei zusätzliche analoge Instrumente mit einer 0-10 Skala messen genau den Strom für das Testobjekt. Der HV-Ausgang verwendet ein hochwertiges Stecker- und Buchsensystem für einen mühelosen Kabelwechsel.
