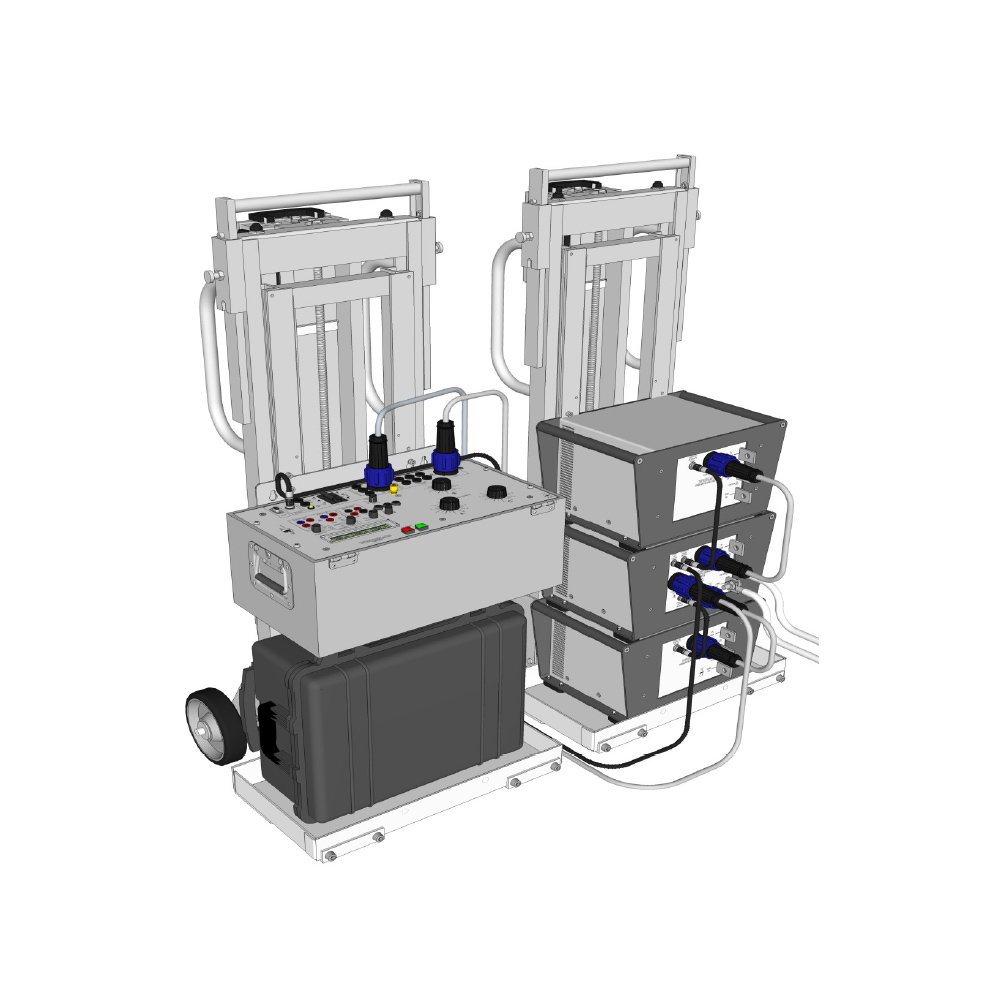

DatenblattDer 1200A-3PH ist ein Dreiphasen-Injektionssystem, das Inbetriebnahme- und Wartungsingenieuren ein flexibles System zur Prüfung von Schutzsystemen bietet. Es verfügt über ein leicht verständliches Bedienfeld und eine einfache Benutzeroberfläche. Der Status jeder Funktion ist auf einen Blick ersichtlich, und es gibt keine komplizierten Menüs, durch die man navigieren muss.
Jede Lasteneinheit hat zwei Ausgangsanschlüsse, um eine Vielzahl von Lastimpedanzen zu ermöglichen. Jede Phase ist isoliert und kann so konfiguriert werden, dass entweder maximal 1200A bei 3,5V oder 600A bei 7V geliefert werden. Drei echte RMS-Messbereiche sind vorhanden, wodurch der Vollbereich des Messgeräts und das Auslösniveau unabhängig vom gewählten Ausgang eingestellt werden können.
Ein zusätzlicher Messeingang ist vorhanden, der Spannung, Strom, Frequenz und die Phase zwischen einem der Stromausgänge und einer externen Spannung oder einem externen Strom messen kann.
Das Zeitsystem ist sehr flexibel, ohne die Benutzerfreundlichkeit zu beeinträchtigen. Es ermöglicht die schnelle und präzise Messung von Auslösezeiten, Rücksetzzeiten und Wiedereinschaltzeiten. Zwei unabhängig isolierte Kontakteingänge sind vorhanden, und das Zeitsystem kann auch als eigenständiger Timer verwendet werden.
Der 1200A-3PH kann zur Prüfung vieler ein- und dreiphasiger Geräte verwendet werden, einschließlich:
Überstromrelais
Unterstromrelais
IDMT-Relais
Auto-Wiedereinschalter
Zeitrelais
Erdschlussrelais
Miniatur-Leistungsschalter
Leistungsrelais
Auslösereleis
Thermorelais
